Installation Instructions

The following instructions should be read by a qualified technician

to ensure that the appliance is installed, regulated and technically

serviced correctly in compliance with current regulations.

Important: The power supply to the appliance must be cut off

before any adjustments or maintenance work is done on it.

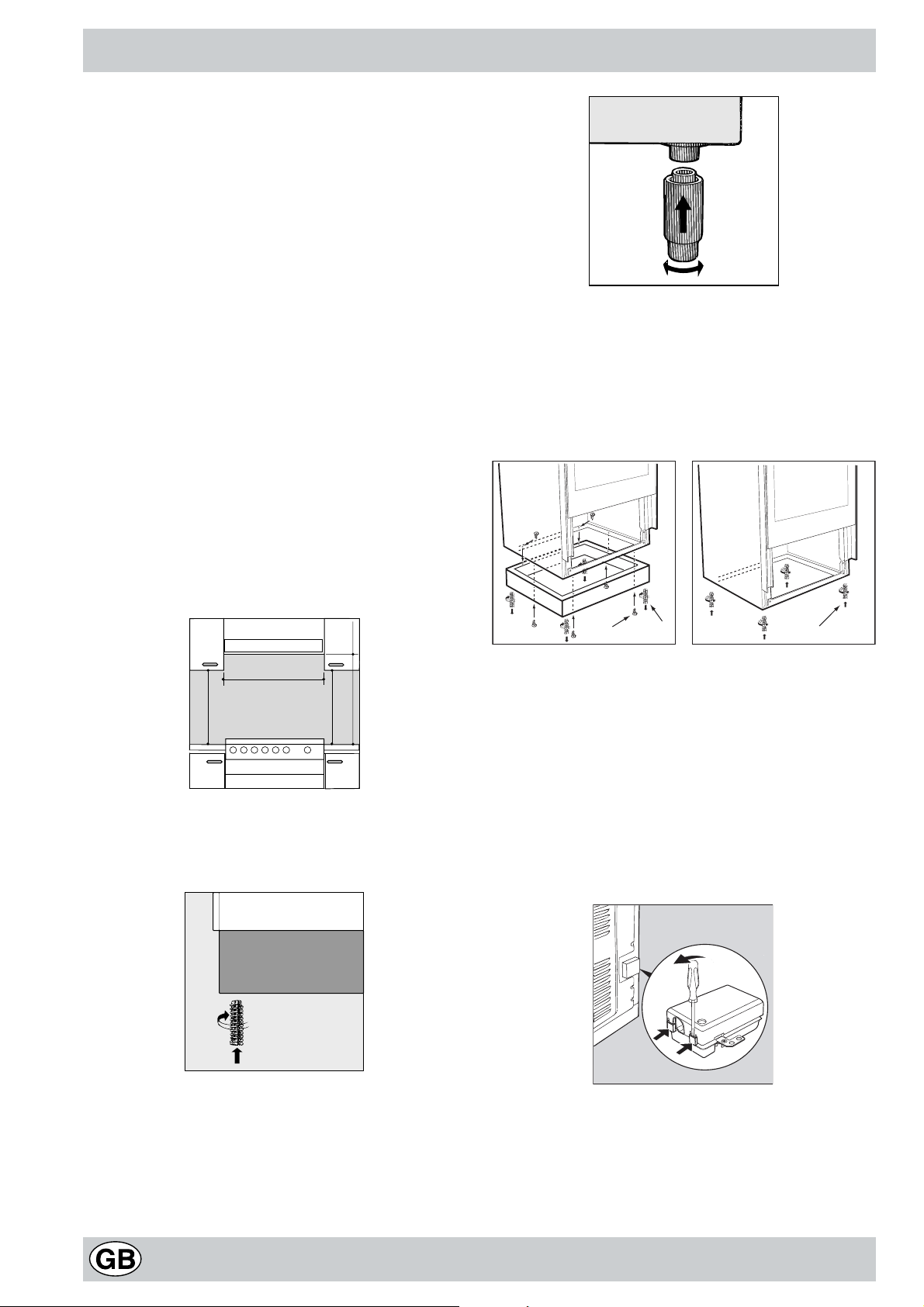

Installation of the cooker

The appliance can be installed next to furniture units which are

no taller than the top of the cooker hob. The wall in direct contact

with the back panel of the cooker must be made of non-flamma-

ble material. During operation the back panel of the cooker could

reach a temperature of 50°C above room temperature. For proper

installation of the cooker, the following precautions must be taken:

a) The appliance can be placed in a kitchen, dining room or

bedsit, but not in a bathroom.

b) All furniture around the appliance must be placed at least

200 mm from the top of the cooker, should the surface of the

appliance be higher than the worktop of this furniture. Cur-

tains should not be placed behind the cooker or less than

200 mm away from the sides of the appliance.

c) Any hoods must be installed according to the requirements

in the installation manual for the hoods themselves.

d) If the cooker is installed beneath a wall cabinet, the latter

must be situated at a minimum of 420 mm above the hob.

The minimum distance between the worktop and kitchen

units made of combustible material is 700 mm.

e) The wall in direct contact with the back panel of the cooker

must be made of non-flammable materials.

HOOD

420

Min.

min.

650

mm. with hood

min.

700

mm. without hood

mm.

600

Min. mm.

420

Min. mm.

Levelling Your Appliance (only on certain models)

4 support feet which are adjusted using screws are located in

the lower part of the cooker. These level off the oven when

necessary. It is essential that the cooker be standing level.

Mounting the legs (only on certain models)

Press-fit legs are supplied which fit under the base of your cooker.

Cooker height adjustment

The cooker is factory-set to a 900 mm height. It can be

reduced to an 850 mm height by dismounting the

removable part of the base. Remove the warming drawer.

Using a screwdriver, unscrew the 6 “B” screws. Remove

the adjustable feet “A” too (see fig. A). To level the cooker,

screw in adjustable feet “A” on the cooker bottom (see fig.

B).

B

A

A

Fig. A Fig. B

Electrical Connection

Those ovens equipped with a three-pole power supply

cable are designed to operate with an alternating current

with the voltage and frequency indicated on the data plate

(located on the appliance) and in the instruction manual.

The wire for earthing the appliance is yellow-green in col-

our.

Fitting on a Power Supply Cable

Opening the terminal board:

• Using a screwdriver, prise on the side tabs of the terminal

board cover;

• Pull open the cover of the terminal board.

To install the cable, proceed as follows:

• unscrew the wire clamp screw and the contact screws

Note: the jumpers are factory-set for a single-phase 230V

connection (Fig. A).

• to make the electrical connections illustrated in fig. C and fig.

D, use the two jumpers housed in the box (fig. B - reference

“P”)
