Português | 23
Bosch Power Tools 1 609 92A 271 | (8.11.16)
Centrar o instrumento de medição sobre um ponto no
chão
Quando necessário, deverá centrar o instrumento de medi-
ção sobre um ponto no chão. Pendurar o prumo 20 no parafu-
so de fixação do tripé. Alinhar o instrumento de medição so-
bre o ponto do chão, deslocando o instrumento de medição
sobre o tripé ou deslocando o tripé.
Focalizar o telescópio
Retirar a capa de proteção da objetiva 1.
Apontar o telescópio na direção de um objeto
claro ou segurar uma folha de papel branca na
frente da objetiva 1. Girar o ocular 6 até poder
ver nitidamente o retículo e em preto profun-
do.
Apontar o telescópio para a régua de nivelamento, se neces-
sário com ajuda do colimador aproximado 2. Girar o botão de
focalização 16 até o campo de divisão da régua niveladora pu-
der ser visto nitidamente. Apontar o retículo exatamente para
o centro da régua de nivelamento, girando o parafuso de ajus-
te lateral 14.
Com o telescópio corretamente focalizado, o retículo e a ima-
gem da régua de nivelamento não devem se deslocar, um em
relação ao outro, se o olho se movimentar atrás do ocular.
Funções de medição
Sempre colocar a régua de nivelamento numa posição exata-
mente vertical. Apontar o instrumento de medição, alinhado
e focalizado, para a régua de nivelamento, de modo que o re-
tículo esteja no centro da régua de nivelamento.

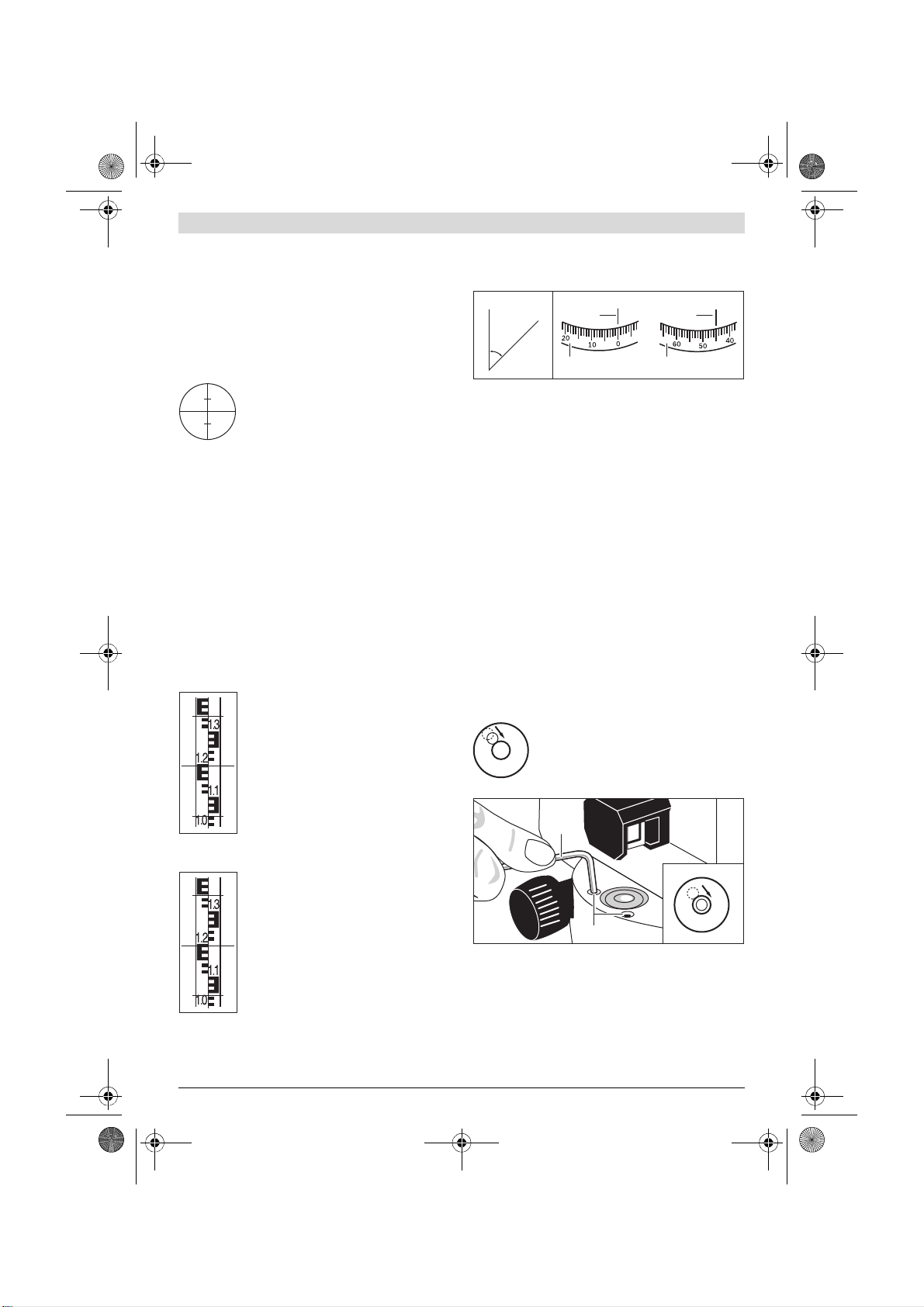

Ler a leitura
Ler a altura na régua de nivelamento no traço
central do retículo.
A altura medida na figura: 1,195 m.
Medir distância
Centrar o instrumento de medição sobre o
ponto a partir do qual a distância deve ser me-
dida.
Ler a altura na régua de nivelamento no traço
superior e inferior do retículo. Multiplicar a di-
ferença entre as duas alturas com 100, para
manter a distância entre o instrumento de me-
dição e a régua de nivelamento.
A distância medida na figura:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Medir ângulos
Centrar o instrumento de medição sobre o ponto a partir do
qual o ângulo deve ser medido.
Apontar o instrumento de medição para o ponto A. Girar o cír-
culo horizontal 10 com o ponto zero para a marcação de leitu-
ra 9. Em seguida deverá apontar o instrumento de medição
para o ponto B. Ler o ângulo na marcação de leitura 9.
GOL20D/GOL26D/GOL32D: Ângulo medido no exemplo:
45°.
GOL 20 G/GOL 26 G/GOL 32 G: Ângulo medido no exemplo:
45 gon.
Controlo de precisão do instrumento de medição
Sempre controlar a exatidão de nivelamento e de indicação
do instrumento de medição antes de começar a trabalhar, as-
sim como após um longo transporte do instrumento de medi-
ção.
Controlar o nível de bolha de ar
Alinhar o instrumento de medição com ajuda dos parafusos
de nivelamento 12, de modo que a bolha de ar se encontre no
centro do nível de bolha de ar 7.
Girar o telescópio por 180°. Se a bolha de ar não estiver mais
no centro do nível de bolha de ar 7, será reajustar o nível de
bolha de ar.
Reajustar o nível de bolha de ar
Colocar a bolha de ar do nível de bolha de ar 7
numa posição central entre a posição final do
processo de controlo e o centro, girando os pa-
rafusos dos pés 12.
Girar, com ajuda da chave para parafusos sextavados inter-
nos 17, os parafusos de ajuste 11 até a bolha de ar se encon-
trar no centro do nível de bolha de ar.
Controlar o nível de bolha de ar girando o telescópio 180°.
Repetir o processo de ajuste sempre que for necessário ou
entrar em contacto com o serviço pós-venda da Bosch.
A B
A
B
x
°
9
10
9
10
OBJ_BUCH-1239-005.book Page 23 Tuesday, November 8, 2016 2:22 PM
