Español | 19
Bosch Power Tools 1 609 92A 271 | (8.11.16)

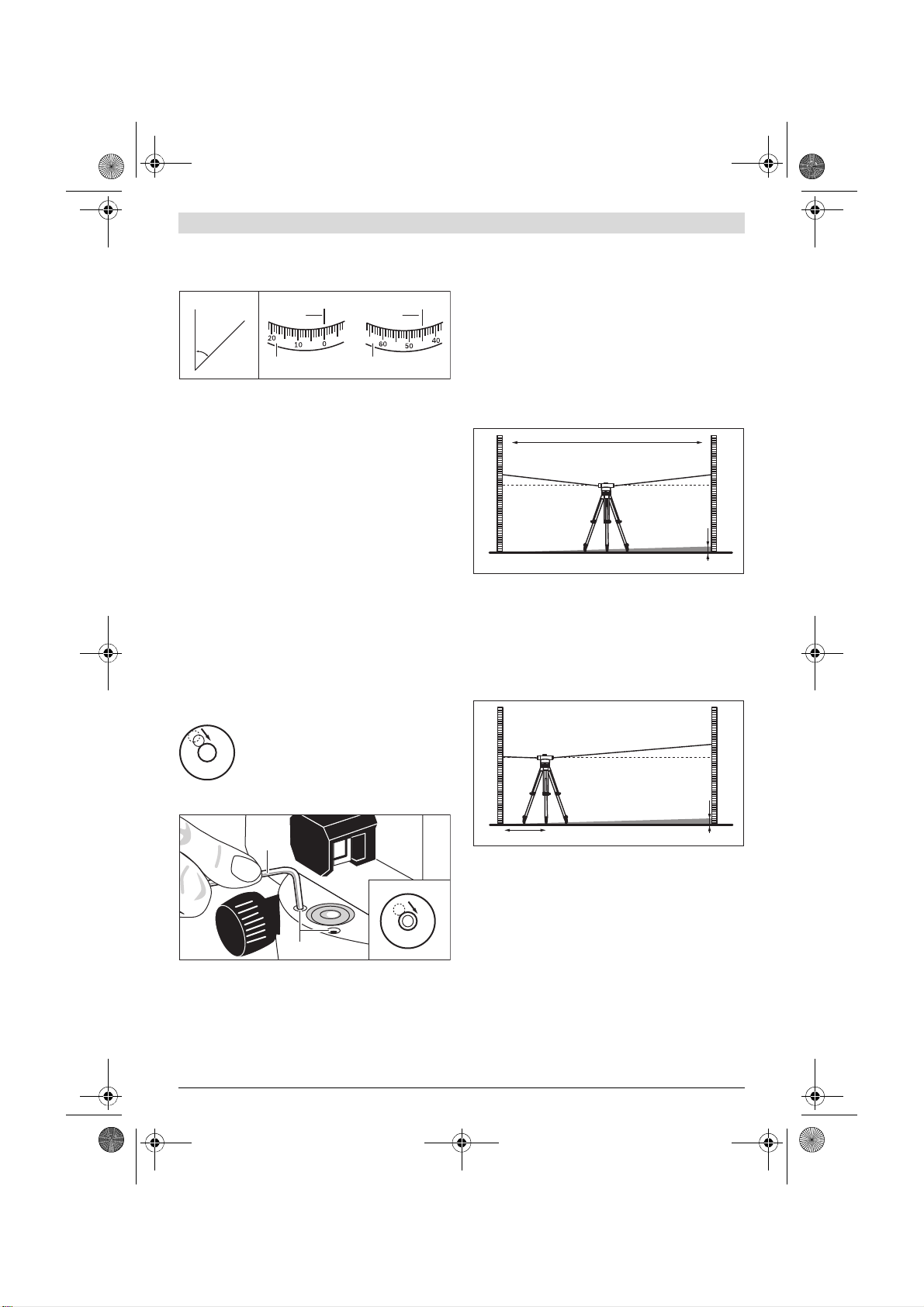

Medición de ángulos
Coloque y centre el aparato de medición con el punto de ori-
gen para la medición del ángulo.
Apunte el aparato de medición contra el punto A. Gire el cír-
culo horizontal 10 hasta hacer coincidir el punto de cero con
el índice de lectura 9. Oriente entonces el aparato de medi-
ción contra el punto B. Efectúe la lectura del ángulo en el índi-
ce de lectura 9.
GOL 20 D/GOL 26 D/GOL 32 D: Ángulo medido en el ejem-
plo: 45°.
GOL 20 G/GOL 26 G/GOL 32 G: Ángulo medido en el ejem-
plo: 45 gon.
Comprobación de la precisión del aparato de
medición
Siempre verifique la exactitud de nivelación e indicación del
aparato de medición antes de comenzar la jornada de trabajo
o tras un largo transporte del mismo.
Control del nivel esférico
Nivele el aparato de medición con los tornillos de nivelación
12 de manera que la burbuja de aire se encuentre en el centro
del nivel esférico 7.
Gire 180 ° el anteojo. Si la burbuja de aire se ha desviado fuera
del centro del nivel esférico 7 es necesario reajustarlo.
Reajuste del nivel esférico
Actúe sobre los tornillos de nivelación 12 para
desplazar la burbuja de aire del nivel esférico 7
de manera ésta quede a la mitad de la medida
de desviación que tenía respecto al centro del
mismo.
Vaya girando con la llave macho hexagonal 17 los tornillos de
ajuste 11 hasta situar la burbuja de aire en el centro del nivel
esférico.
Controle el nivel esférico girando el anteojo 180°. Si fuese
preciso, repita el proceso de ajuste o diríjase, dado el caso, a
un servicio técnico Bosch.
Control del compensador
Una vez nivelado y enfocado el aparato de medición mida la
altura en un punto de referencia. Presione entonces el botón
de bloqueo 8 del compensador y suéltelo a continuación.
Vuelva a medir la altura en el punto de referencia.
Si ambas alturas no coincidiesen exactamente deje reparar el
aparato de medición en un servicio técnico Bosch.
Control de la cruz reticular
Para la comprobación se requiere un tramo de medición de
una longitud aprox. de 30 m. Coloque el aparato de medición
en el centro del tramo de medición y las miras de nivelación A
y B al comienzo y final del tramo, respectivamente.
Una vez nivelado y enfocado el aparato de medición mida la
altura en ambas miras de nivelación. Calcule la diferencia d
entre la altura a
1
en la mira de nivelación A y la altura b
1
en la
mira de nivelación B.
Ejemplo:
a
1
=1,937m
b
1
= 1,689 m
a
1
– b
1
= 1,937 m – 1,689 m = 0,248 m = d
Coloque el aparato de medición a aprox. 1 m de distancia de
la mira de nivelación A. Una vez nivelado y enfocado el apara-
to de medición mida la altura a
2
en la mira de nivelación A.
Reste el valor previamente calculado d de la altura medida a
2
para determinar el valor nominal de la altura b
2
en la mira de
nivelación B.
Mida la altura b
2
en la mira de nivelación B. Si el valor medido
varía en más de 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) o
2 mm (GOL 32 D/G) del valor nominal calculado es necesario
reajustar la cruz reticular.
A B
A
B
x
°
9
10
9
10
AB
30 m
a
1
b
1
d
a
1
– b
1
= d
AB
1 m
a
2
b
2
a
2
– d = b
2
d
