Français | 15
Bosch Power Tools 1 609 92A 271 | (8.11.16)
Pointez l’appareil de mesure sur le point A. A l’aide du plan cir-
culaire horizontal 10, positionnez le point zéro sur le mar-
quage 9. Pointez ensuite l’appareil de mesure sur le point B.
Lisez l’angle sur le marquage 9.
GOL 20 D/GOL 26 D/GOL 32 D: Angle mesuré dans
l’exemple : 45°.
GOL 20 G/GOL 26 G/GOL 32 G: Angle mesuré dans
l’exemple : 45 gon.
Contrôle de la précision de l’appareil de mesure
Contrôlez la précision de nivellement et d’affichage de l’appa-
reil de mesure avant de commencer tout travail ainsi qu’après
un transport prolongé de l’appareil de mesure.
Contrôle du niveau à bulle circulaire
Alignez l’appareil de mesure à l’aide des molettes de nivelle-
ment 12 de sorte que la bulle d’air se trouve au centre du ni-
veau à bulle circulaire 7.
Tournez la lunette de 180°. Si la bulle d’air ne se trouve plus
au centre du niveau à bulle circulaire 7, il faut réajuster ce der-
nier.
Réajuster le niveau à bulle circulaire
Positionnez la bulle d’air du niveau à bulle cir-
culaire 7 à mi-chemin entre la position finale
du contrôle et le centre en tournant les mo-
lettes de nivellement 12.
A l’aide de la clé pour vis à six pans creux 17, tournez la vis
d’ajustage 11 jusqu’à ce que la bulle d’air se trouve au centre
du niveau à bulle circulaire.
Contrôlez le niveau à bulle circulaire en tournant la lunette de
180°. Si nécessaire, répétez le processus d’ajustage ou
adressez-vous au Service Après-Vente Bosch.
Contrôle du compensateur
Après la visée et la mise au point de l’appareil de mesure, me-
surez la hauteur à partir d’un point de référence. Appuyez en-
suite sur le bouton de déverrouillage 8 du compensateur et re-
lâchez-le. Mesurez à nouveau la hauteur à partir du point de
référence.
Au cas ou les deux hauteurs ne coïncideraient pas, faites répa-
rer l’appareil de mesure par un Service Après-Vente Bosch.

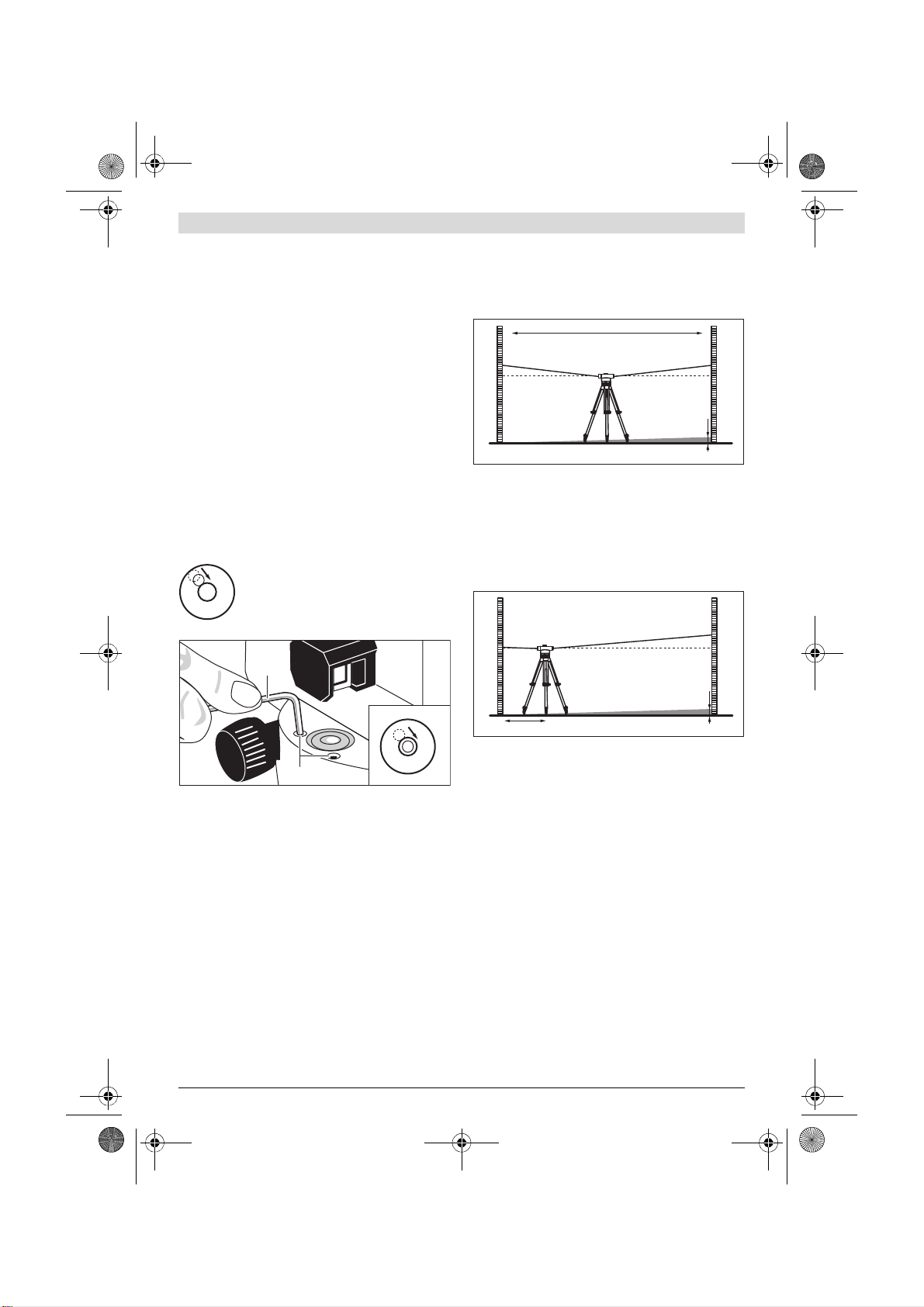

Contrôle du réticule de visée
Pour ce contrôle, il est nécessaire de travailler sur une dis-
tance dégagée de 30 m environ. Positionnez l’appareil de me-
sure au centre et les mires de nivellement A et B aux deux ex-
trémités de la distance à mesurer.
Après la visée et la mise au point de l’appareil de mesure, lisez
la hauteur auprès des deux mires de nivellement. Calculez la
différence d entre la hauteur a
1
auprès de la mire de nivelle-
ment A et la hauteur b
1
auprès de la mire de nivellement B.
Par exemple :
a
1
=1,937m
b
1
= 1,689 m
a
1
– b
1
= 1,937 m – 1,689 m = 0,248 m = d
Placez l’appareil de mesure à une distance d’environ 1 m de la
mire de nivellement A. Après la visée et la mise au point de
l’appareil de mesure, lisez la hauteur a
2
auprès de la mire de
nivellement A.
Déduisez la valeur calculée auparavant d de la hauteur mesu-
rée a
2
pour obtenir la valeur de consigne de la hauteur b
2
au-
près de la mire de nivellement B.
Mesurez la hauteur b
2
auprès de la mire de nivellement B. S’il
y a un écart de plus de 6 mm (GOL 20 D/G), de 3 mm
(GOL 26 D/G) ou de 2 mm (GOL 32 D/G) entra la valeur me-
surée et la valeur de consigne calculée, le réticule de visée
doit être réajusté.
Par exemple :
a
2
=1,724m
d =0,248m
a
2
– d = 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: La hauteur mesurée b
2
doit être de 1,476 m
±6 mm.
GOL 26 D/G: La hauteur mesurée b
2
doit être de 1,476 m
±3 mm.
GOL 32 D/G: La hauteur mesurée b
2
doit être de 1,476 m
±2 mm.
17
11
AB
30 m
a
1
b
1
d
a
1
– b
1
= d
AB
1 m
a
2
b
2
a
2
– d = b
2
d
OBJ_BUCH-1239-005.book Page 15 Tuesday, November 8, 2016 2:22 PM
